產品詳情/ PRODUCTS您當前位置：首頁 > 產品展示 > 產品詳情

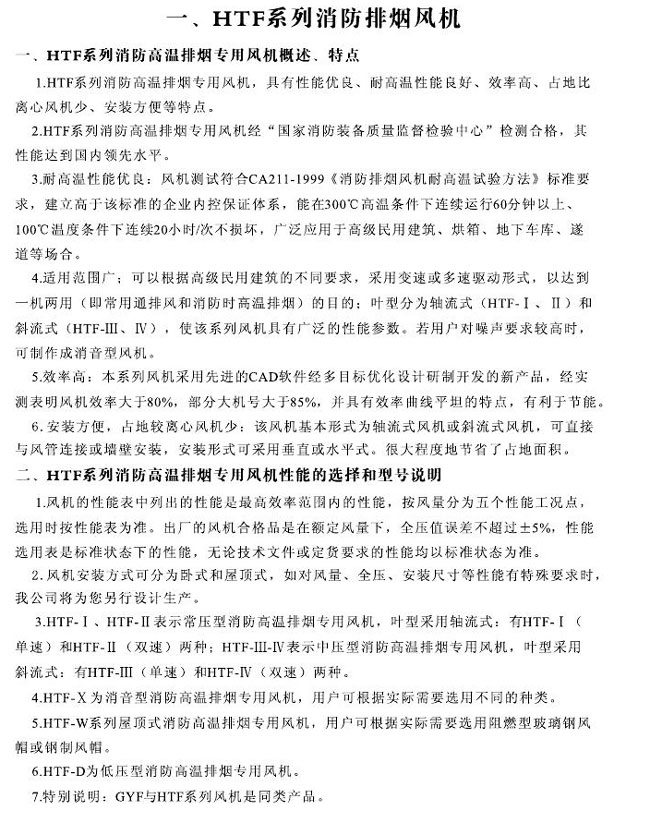

HTF排煙風機-HTF系列消防高溫排煙風機專為高溫排煙而設計。風機配用高溫電機，電機全封閉內置，并設有專門的電機冷卻系統，保證電機在高溫狀態下正常安全地使用。經目標優化設計，本公司生產的HTF消防高溫排煙風機，句有耐高溫性能優良、效率高、噪聲低、結構合理、體積小、安裝方便等優點。安裝上水平、垂直、吊裝均可。

型號	葉輪直徑	推薦工況風量（m3/h）	推薦工況全壓	轉速	裝機容量	A聲級 dB(A)	重量 (kg)
NO3.5	350	6122	205	2900	1.1	≤76	65
		5500	350
		5008	368
		4268	482
		3500	552
NO4	400	6524	383	2900	1.5	≤78	75
		6122	424
		5232	483
		4868	505
		4525	530
NO4.5	450	7981	508	2900	2.2	≤79	90
		6886	522
		5886	588
		5442	636
		5023	698
NO5	500	9824	510	2900	3	≤80	110
		9544	552
		8861	610
		8040	680
		6817	752
NO5.5	550	12693	536	2900	4	≤86	115
		12000	592
		10920	643
		9066	692
		8256	756
NO6	600	16090	510	2900	5.5	≤86	164
		15718	552
		15102	610
		14302	680
		13197	760
NO6.5	650	21652	512	1450	5.5	≤88	170
		19780	558
		18000	620
		17120	668
		16254	702
NO7	700	24380	610	1450	7.5	≤88	208
		23570	630
		22439	655
		20784	676
		18908	728

1、HTF-I系列消防高溫排煙專用風機性能參數表（2）

型號	葉輪直徑	推薦工況風量（m3/h）	推薦工況全壓	轉速	裝機容量	A聲級 dB(A)	重量 (kg)
NO8	800	31421	600	1450	7.5	≤89	216
		30364	635
		29172	661
		28598	692
		26012	723
NO9	900	33510	562	1450	11	≤90	250
		32961	628
		32297	668
		30350	765
		27513	840
NO10	1000	45679	630	1450	11	≤90	300
		42960	665
		40000	690
		38200	736
		35000	770
NO11	1100	53126	516	1450	15	≤92	380
		51552	580
		50128	647
		48500	690
		46658	726
NO12	1200	65862	582	960	18.5	≤93	480
		62763	624
		59300	680
		58642	712
		57748	740
NO13	1300	74708	600	960	18.5	≤94	520
		71120	672
		65370	710
		61652	765
		56031	807
NO14	1400	85511	612	960	22	≤95	590
		79033	676
		74111	718
		68823	768
		63312	812
NO15	1500	93800	623	960	22	≤95	650
		90650	676
		86115	710
		82236	772
		76041	819
NO16	1600	120233	652	960	30	≤96	740
		113498	704
		109686	762
		99506	842
		91210	912

2、HTF-II系列消防高溫排煙專用風機性能參數表（1）

型號	葉輪直徑	推薦工況風量（m3/h）	推薦工況全壓	轉速	裝機容量	A聲級 dB(A)	重量 (kg)
NO5	500	9824	510	2900	3/2.5	80	115
		9544	552
		8861	610
		8040	680
		6817	752
		4912	127	1450		75
		4772	138
		4431	153
		4020	170
		3410	188
NO5.5	500	12693	536	2900	4/3.3	86	140
		12000	592
		10920	643
		9066	692
		8256	756
		6347	134	1450		79
		6000	148
		5460	161
		4533	173
		4128	189
NO6	600	16090	510	2900	5.5/4.5	86	165
		15718	552
		15102	610
		14302	680
		13197	760
		8045	127	1450		75
		7859	138
		7551	153
		7151	170
		6599	190
NO6.5	650	21652	512	1450	5.5/4	88	180
		19780	558
		18000	620
		17120	668
		16254	702
		10826	128	960		82
		9890	140
		9000	155
		8560	167
		8127	176
NO7	700	24380	610	1450	8/6.5	88	220
		23570	630
		22439	655
		20784	676
		18908	728
		16141	267	960		80
		15605	276
		14865	287
		13856	296
		12518	319
NO8	800	31421	600	1450	8/6.5	89	230
		30364	635
		29172	661
		28598	692
		26012	723
		20800	263	960		80
		20103	278
		19314	290
		18934	303
		17222	317
NO9	900	33510	562	1450	11/9	90	250
		32961	628
		32297	668
		30350	765
		27513	840
		22186	246	960		81
		21822	275
		21383	293
		20094	335
		18216	368

2、HTF-II系列消防高溫排煙專用風機性能參數表（2）

型號	葉輪直徑	推薦工況風量（m3/h）	推薦工況全壓	轉速	裝機容量	A聲級 dB(A)	重量 (kg)
NO10	1000	45679	630	1450	11/9	90	305
		42960	665
		40000	690
		38200	736
		35000	770
		30255	276	960		81
		28442	291
		26483	302
		25291	322
		24019	338
NO11	1100	53126	516	1450	16/13	92	390
		51552	580
		50128	647
		48500	690
		46658	726
		39844	290	960		83
		38664	326
		37596	364
		36375	387
		34994	408
NO12	1200	65862	582	960	17/8	93	485
		62763	624
		59300	680
		58642	712
		55651	740
		49396	327	720		83.5
		47072	351
		44475	383
		43982	400
		43311	416
NO13	1300	74708	600	960	17/8	94	525
		71120	672
		65370	710
		61652	765
		56031	807
		56031	338	720		84.5
		53340	378
		49027	399
		46989	430
		42023	454
NO14	1400	85511	612	960	22/11	95	615
		79033	676
		74111	718
		68823	768
		63312	812
		64133	344	720		85
		59275	380
		55583	399
		51617	432
		47484	458
NO15	1500	93800	623	960	22/11	95	655
		90650	676
		86115	710
		82236	772
		76041	819
		70350	350	720		85
		67988	380
		64586	401
		61677	434
		57031	461
NO16	1600	120233	652	960	30/15	96	780
		113498	704
		109686	762
		99506	842
		91210	912
		90175	366	720		86
		85116	396
		82265	428
		74630	473
		68408	513

3、HTF-III系列消防高溫排煙專用風機性能參數表（1）

型號	葉輪直徑	推薦工況風量（m3/h）	推薦工況全壓	轉速	裝機容量	A聲級 dB(A)	重量 (kg)
NO4	400	7587	1087	2900	4	≤79	85
		7335	1167
		6873	1282
		6481	1366
		6061	1406
NO4.5	450	9354	1051	2900	5.5	≤80	110
		8429	1106
		7353	1165
		5778	1226
		5002	1291
NO5	500	12832	815	2900	5.5	≤82	125
		11562	1057
		10087	1091
		7925	1223
		6862	1381
NO5.5	550	16795	874	2900	7.5	≤85	135
		15283	972
		13907	1080
		12516	1335
		11264	1483
NO6	600	20531	954	2900	11	≤88	170
		19732	1220
		18898	1389
		17092	1463
		15598	1540
NO6.5	650	25192	1033	1450	11	≤88	190
		23848	1088
		22656	1146
		21523	1206
		20446	1270
NO7	700	31490	1199	1450	15	≤89	215
		29811	1262
		28320	1329
		26904	1399
		25558	1473
NO8	800	37437	981	1450	18.5	≤89	250
		36015	1090
		34493	1211
		31196	1346
		28469	1496

3、HTF-III系列消防高溫排煙專用風機性能參數表（2）

型號	葉輪直徑	推薦工況風量（m3/h）	推薦工況全壓	轉速	裝機容量	A聲級 dB(A)	重量 (kg)
NO9	900	44488	1110	1450	22	≤91	300
		42263	1233
		40150	1371
		38142	1415
		36276	1490
NO10	1000	53701	984	1450	22	≤92	330
		51611	1094
		49431	1215
		44706	1350
		40798	1437
NO11	1100	60096	1170	960	30	≤91	520
		57091	1232
		54236	1296
		51524	1365
		48948	1437
NO12	1200	70100	1205	960	30	≤92	670
		63090	1268
		56781	1335
		51102	1406
		45992	1480
NO13	1300	88768	990	960	37	≤93	730
		79000	1100
		70130	1223
		62578	1359
		56320	1510
NO14	1400	90259	1028	960	45	≤94	840
		83362	1143
		76872	1270
		68150	1411
		58009	1568
NO15	1500	116520	912	960	45	≤95	880
		105820	1052
		96448	1168
		90460	1278
		82645	1412
NO16	1600	141086	910	720	55	≤94	960
		122152	1064
		112142	1185
		99678	1298
		87352	1465

4、HTF-IV系列消防高溫排煙專用風機性能參數表（1）

型號	葉輪直徑	推薦工況風量（m3/h）	推薦工況全壓	轉速	裝機容量	A聲級 dB(A)	重量 (kg)
NO6	600	12969	579	1450	4.5/1.5	84	210
		12118	631
		10132	798
		7496	838
		6626	850
		8586	254	960		75
		8023	276
		6708	350
		5272	367
		4387	372
NO7	700	27185	788	1450	12/4	89	270
		25401	860
		21239	1086
		16693	1141
		13890	1157
		17998	345	960		80
		16817	376
		14061	476
		11052	500
		9196	507
NO8	800	35381	826	1450	15.5/5.1	90	310
		31703	1039
		28850	1083
		22825	1220
		17690	1304
		23424	362	960		81
		20990	455
		19100	474
		15112	535
		11712	571
NO9	900	44488	1110	1450	24/8.5	91	340
		42263	1233
		40150	1371
		38142	1415
		36276	1490
		29451	486	960		82
		27978	540
		26579	600
		25250	620
		24015	652
NO10	1000	53701	984	1450	24/8.5	92	390
		51611	1094
		49431	1215
		44706	1350
		40798	1437
		35550	431	960		83
		34166	479
		32723	532
		29595	591
		27008	629

4、HTF-IV系列消防高溫排煙專用風機性能參數表（2）

型號	葉輪直徑	推薦工況風量（m3/h）	推薦工況全壓	轉速	裝機容量	A聲級 dB(A)	重量 (kg)
NO11	1100	60096	1170	960	30/15	91	630
		57091	1232
		54236	1296
		51524	1365
		48948	1437
		45072	658	720		82
		42818	693
		40677	729
		38643	768
		36711	808
NO12	1200	70100	1205	960	30/15	92	750
		63090	1268
		56781	1335
		51102	1406
		45992	1480
		52575	678	720		83
		47318	713
		42585	751
		38326	791
		34494	832
NO13	1300	88768	990	960	37/18	93	850
		79000	1100
		70130	1223
		62578	1359
		56320	1510
		66576	557	720		84
		59250	618
		52598	688
		46934	764
		42240	849
NO14	1400	90259	1028	960	45/22	94	930
		83362	1143
		76872	1270
		68150	1411
		58009	1568
		67694	578	720		85
		62522	643
		57654	714
		51113	794
		43506	882
NO15	1500	116520	912	960	45/22	95	970
		105820	1052
		96448	1168
		90460	1278
		82645	1412
		87390	513	720		86
		79365	592
		72336	657
		67845	719
		61984	794

5、HTF-D系列消防高溫排煙專用風機性能參數表（1）

型號	葉輪直徑	推薦工況風量（m3/h）	推薦工況全壓	轉速	裝機容量	A聲級 dB(A)	重量 (kg)
NO3.5	350	2880	78	1450	0.55	≤76	55
		2780	98
		2560	130
		2310	155
		2060	165
NO4	400	3480	92	1450	0.75	≤78	70
		3360	108
		3060	145
		2880	160
		2690	170
NO4.5	450	4260	92	1450	0.75	≤79	80
		4120	112
		3780	150
		3510	170
		3270	180
NO5	500	5220	140	1450	1.1	≤78	98
		5040	180
		4860	210
		4340	224
		3950	230
NO5.5	550	7250	115	1450	1.5	≤78	110
		7020	185
		6840	220
		6080	225
		5420	230
NO6	600	11000	152	1450	1.5	≤79	140
		10180	195
		9120	250
		8400	280
		7840	300
NO6.5	650	14580	190	960	2.2	≤82	170
		13950	235
		12690	280
		11500	300
		10820	320
NO7	700	17240	270	960	3.0	≤84	208
		15210	310
		14100	320
		12280	330
		10820	350

5、HTF-D系列消防高溫排煙專用風機性能參數表（2）

型號	葉輪直徑	推薦工況風量（m3/h）	推薦工況全壓	轉速	裝機容量	A聲級 dB(A)	重量 (kg)
NO8	800	23680	230	960	3	≤85	216
		22060	275
		20540	310
		18800	330
		16840	350
NO9	900	28400	230	960	4	≤86	230
		27120	275
		25420	310
		23800	330
		21540	350
NO10	1000	35210	210	960	5.5	≤87	245
		33100	275
		30820	320
		28400	340
		25460	350
NO11	1100	40620	210	960	5.5	≤88	310
		38800	245
		36360	290
		34100	330
		30450	350
NO12	1200	53420	320	720	11	≤90	350
		51480	350
		49280	370
		45780	385
		43500	400
NO13	1300	58540	330	720	11	≤92	390
		56080	370
		53680	400
		50410	450
		46880	465
NO14	1400	64200	390	720	15	≤93	510
		59200	460
		56100	475
		52820	490
		48880	520
NO15	1500	72860	330	720	15	≤93	560
		68750	370
		65650	400
		61600	450
		58420	465
NO16	1600	86400	390	720	18.5	≤94	620
		81300	460
		76020	475
		73260	490
		70800	520

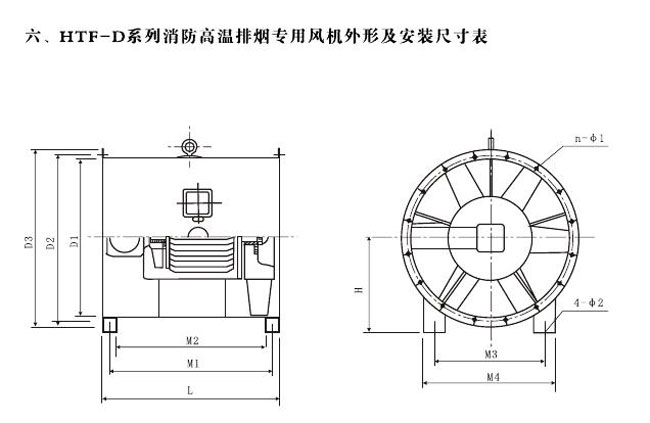

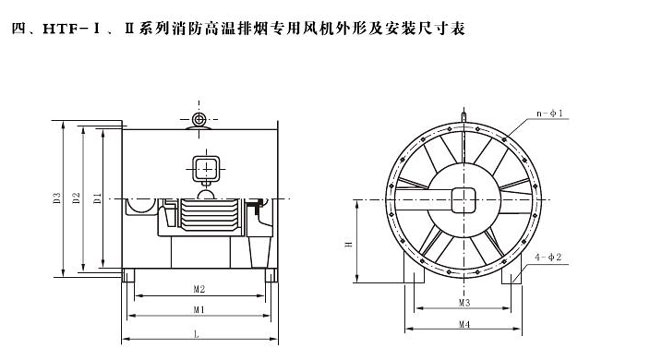

機號	D1	D2	D3	Ⅰ型			Ⅱ型			M3	M4	n-φ1	4-φ2	H
機號	D1	D2	D3	L	M1	M2	L	M1	M2	M3	M4	n-φ1	4-φ2	H
3.5	φ360	φ390	φ430	520	464	414	520	464	414	160	220	8-φ11	φ11	240
4	φ410	φ450	φ485	525	469	419	525	469	419	180	240	8-φ11	φ11	265
4.5	φ460	φ500	φ540	580	524	474	580	524	474	240	300	12-φ11	φ11	290
5	φ510	φ550	φ590	650	594	544	650	594	544	320	400	12-φ11	φ13	316
5.5	φ560	φ600	φ640	680	624	574	680	624	574	320	400	12-φ11	φ13	355
6	φ610	φ650	φ694	700	634	574	700	634	574	420	500	12-φ11	φ16	380
6.5	φ660	φ700	φ744	800	734	674	800	734	674	420	500	16-φ11	φ16	402
7	φ710	φ750	φ800	800	724	654	900	824	754	480	600	16-φ11	φ16	428
8	φ810	φ850	φ900	800	722	652	900	822	752	480	600	16-φ13	φ16	487
9	φ910	φ950	φ1010	860	782	712	900	822	752	580	700	16-φ13	φ16	550
10	φ1010	φ1060	φ1110	860	782	712	900	822	752	580	700	20-φ13	φ16	600
11	φ1110	φ1160	φ1230	900	812	732	980	892	812	650	800	20-φ13	φ19	650
12	φ1210	φ1260	φ1330	1150	1062	982	1150	1062	982	750	900	20-φ13	φ19	700
13	φ1310	φ1370	φ1434	1150	1062	982	1150	1062	982	750	900	20-φ13	φ19	750
14	φ1410	φ1470	φ1534	1150	1062	982	1150	1062	982	850	1000	24-φ15	φ19	800
15	φ1510	φ1570	φ1640	1150	1062	982	1150	1062	982	850	1000	24-φ15	φ19	850
16	φ1610	φ1670	φ1740	1200	1112	1032	1250	1162	1082	950	1100	24-φ15	φ19	900

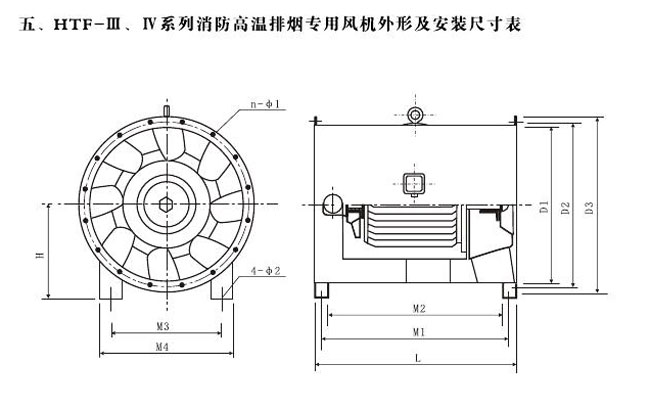

機號	D1	D2	D3	Ⅲ型			Ⅳ型			M3	M4	n-φ1	4-φ2	H
機號	D1	D2	D3	L	M1	M2	L	M1	M2	M3	M4	n-φ1	4-φ2	H
4	φ410	φ450	φ485	640	584	534				180	240	8-φ11	φ11	265
4.5	φ460	φ500	φ540	680	624	574				240	300	12-φ11	φ11	290
5	φ510	φ550	φ590	700	644	594	700	644	594	320	400	12-φ11	φ13	316
5.5	φ560	φ600	φ640	725	669	619				320	400	12-φ11	φ13	355
6	φ610	φ650	φ694	850	784	724	800	734	674	420	500	12-φ11	φ16	380
6.5	φ660	φ700	φ744	900	834	774				420	500	16-φ11	φ16	402
7	φ710	φ750	φ800	920	844	774	920	844	774	480	600	16-φ11	φ16	428
8	φ810	φ850	φ900	1000	922	852	1050	972	902	480	600	16-φ13	φ16	487
9	φ910	φ950	φ1010	1050	972	902	1100	1022	952	580	700	16-φ13	φ16	550
10	φ1010	φ1060	φ1110	1100	1022	952	1100	1022	952	580	700	20-φ13	φ16	600
11	φ1110	φ1160	φ1230	1240	1152	1072	1340	1252	1172	650	800	20-φ13	φ19	650
12	φ1210	φ1260	φ1330	1240	1152	1072	1400	1312	1232	750	900	20-φ13	φ19	700
13	φ1310	φ1370	φ1434	1350	1262	1182	1400	1312	1232	750	900	20-φ13	φ19	750
14	φ1410	φ1470	φ1534	1400	1312	1232	1450	1362	1282	850	1000	24-φ15	φ19	800
15	1510	φ1570	φ1640	1400	1312	1232	1450	1362	1282	850	1000	24-φ15	φ19	850
16	1610	φ1670	φ1740	1640	1552	1472				950	1100	24-φ15	φ19	900

機號	D1	D2	D3	L	M1	M2	M3	M4	n-φ1	4-φ2	H
3.5	φ360	φ390	φ430	520	464	414	160	220	8-φ11	φ11	240
4	φ410	φ450	φ485	525	469	419	180	240	8-φ11	φ11	265
4.5	φ460	φ500	φ540	580	524	474	240	300	12-φ11	φ11	290
5	φ510	φ550	φ590	650	594	544	320	400	12-φ11	φ13	316
5.5	φ560	φ600	φ640	650	594	544	320	400	12-φ11	φ13	355
6	φ610	φ650	φ694	650	584	524	420	500	12-φ11	φ16	380
6.5	φ660	φ700	φ744	800	734	674	420	500	16-φ11	φ16	402
7	φ710	φ750	φ800	800	724	654	480	600	16-φ11	φ16	428
8	φ810	φ850	φ900	800	722	652	480	600	16-φ13	φ16	487
9	φ910	φ950	φ1010	800	722	652	580	700	16-φ13	φ16	550
10	φ1010	φ1060	φ1110	800	722	652	580	700	20-φ13	φ16	600
11	φ1110	φ1160	φ1230	850	762	682	650	800	20-φ13	φ19	650
12	φ1210	φ1260	φ1330	1100	1012	932	750	900	20-φ13	φ19	700
13	φ1310	φ1370	φ1434	1100	1012	932	750	900	20-φ13	φ19	750
14	φ1410	φ1470	φ1534	1150	1062	982	850	1000	24-φ15	φ19	800
15	φ1510	φ1570	φ1640	1200	1112	1032	850	1000	24-φ15	φ19	850
16	φ1610	φ1670	φ1740	1350	1262	1182	950	1100	24-φ15	φ19	900

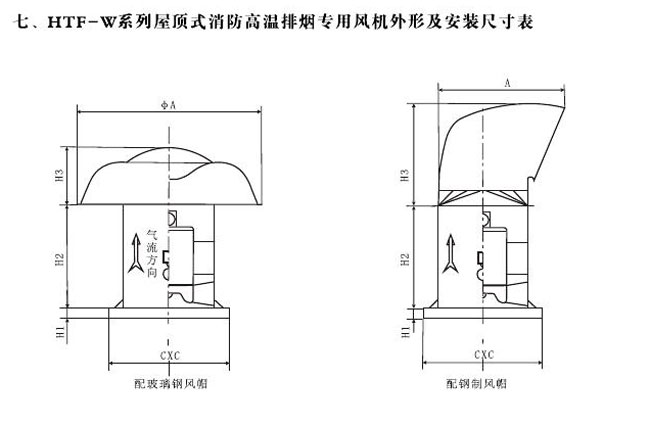

機號	C	H1	H2					配玻璃鋼風帽		配鋼制風帽
機號	C	H1	Ⅰ型	Ⅱ型	Ⅲ型	Ⅳ型	D型	φA	H3	A	H3
3.5	560	70	520	520			520	580	180	800	650
4	600	70	525	525	640	640	525	650	190	860	650
4.5	650	70	580	580	680	680	580	650	190	900	700
5	700	80	650	650	700	700	650	900	230	960	700
5.5	750	80	680	680	725	725	680	900	230	1070	750
6	800	80	700	700	850	850	650	1000	230	1160	750
6.5	850	80	800	800	900	900	800	1000	230	1210	800
7	950	80	800	900	920	920	800	1200	260	1310	800
8	1050	80	800	900	1000	1000	800	1340	340	1450	850
9	1150	80	860	900	1050	1050	800	1670	390	1660	850
10	1250	80	860	900	1100	1100	800	1670	390	1900	900
11	1400	100	900	980	1240	1240	850	1860	470	2050	1000
12	1500	100	1150	1150	1240	1240	1100	1860	470	2200	1100
13	1600	100	1150	1150	1350	1350	1100	2450	480	2350	1200

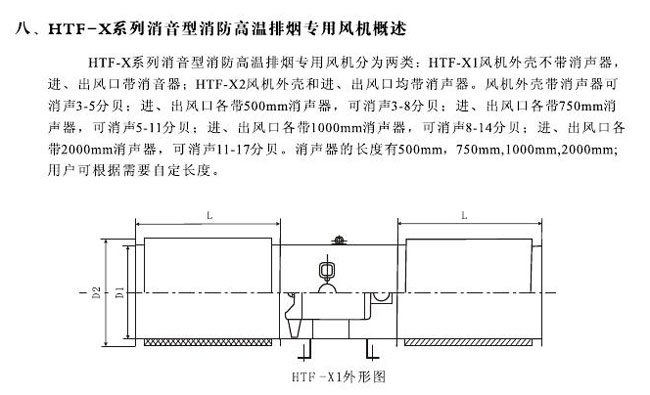

機號	3.5	4	4.5	5	5.5	6	6.5	7	8	9	10	11	12	13	14	15	16
D1	360	410	460	510	560	610	660	710	810	910	1010	1110	1210	1310	1410	1510	1610
D2	420	485	540	590	640	690	750	800	900	1010	1110	1210	1320	1420	1520	1620	1720

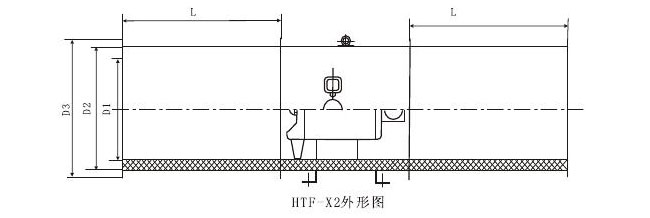

機號	3.5	4	4.5	5	5.5	6	6.5	7	8	9	10	11	12	13	14	15	16
D1	360	410	460	510	560	610	660	710	810	910	1010	1110	1210	1310	1410	1510	1610
D2	460	510	560	610	660	710	760	810	910	1010	1110	1210	1310	1410	1510	1610	1710
D3	540	590	640	690	750	800	850	900	1010	1110	1210	1320	1420	1520	1620	1720	1820
